通过降低开关终端电容实现10GHz的高带宽
东京--(美国商业资讯)--东芝公司(Toshiba Corporation) (TOKYO: 6502)今天宣布，该公司将推出支持PCI Express 3.0 (8Gbps)的双通道单刀双掷(SPDT)开关。新产品TC7PCI3412MT和TC7PCI3415MT可降低开关终端电容，可在-3dB时实现10GHz的高带宽特性，进而以低信号衰减实现高速传输。
新的SPDT开关针对PCI Express插槽、连接器以及台式机和笔记本电脑母板上的开关等所有装置进行了配置优化。另外，它们还可用于USB3.0、DisplayPort1.2和SATA3.0等高速差分线。
新产品现已推出样品，并计划于明年1月底开始量产。
应用
母板（台式机），笔记本电脑，服务器
主要特性
1. 工作电压：VCC=3.0V - 3.6V
2. 宽泛的-3dB带宽：10GHz（标准值）@VCC=3.3V
3. 低插入损耗：IL=-1dB @VCC=3.3V，f=4GHz
4. 低开关终端导通电容：CI/O=1.5pF（标准值）@VCC=3.3V
5. 标准封装TQFN42 (9.0x3.5x0.55mm)
|
|
||||||||
|
主要规格 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
项目 |
|
符号 |
|
测量条件 |
|
数值 |
|
单位 |
|
工作电压范围 |
|
VCC |
|
- |
|
3.0 - 3.6 |
|
V |
|
导通电阻（标准值） |
|
RON |
|
VCC=3.0V, VIS=0V |
|
7.5 |
|
Ω |
|
开关终端导通电容（标准值） |
|
CI/O |
|
VCC=3.3V, VIS=0V |
|
1.5 |
|
pF |
|
静态电源电流（最大值） |
|
ICC |
|
VCC=3.6V, OE=VCC |
|
1 |
|
μA |
|
|
|
VCC=3.6V, OE=GND |
|
800 |
|
|||
|
-3dB带宽（标准值） |
|
BW |
|
VCC=3.3V |
|
10 |
|
GHz |
|
插入损耗（标准值） |
|
IL |
|
VCC=3.3V, f=4GHz |
|
-1 |
|
dB |
|
近端串扰（标准值） |
|
NEXT |
|
VCC=3.3V, f=4GHz |
|
-40 |
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*通过以下链接了解该产品详情：
http://www.semicon.toshiba.co.jp/eng/product/logic/selection/topics/1267559_2333.html
关于东芝
东芝是一家全球领先的多元化制造商、解决方案提供商以及先进电子电器产品营销商。东芝集团的创新和成像业务非常广泛，包括：数码产品，包括LCD电视、笔记本电脑、零售解决方案和多功能一体机(MFP)；电子产品，包括半导体、存储产品和材料；工业和社会基础设施系统，包括发电系统、智能社区解决方案、医疗系统以及扶手电梯和升降机；以及家用电器。
东芝成立于1875年，如今运营有一个由550多家各级公司组成的全球网络，在全球拥有202,000名员工，年销售额逾6.1万亿日元（740亿美元）。请访问东芝网站：www.toshiba.co.jp/index.htm
本新闻稿中的信息，包括产品价格和规格、服务内容以及联系信息仅反映截至本新闻稿发布之日的情况，如有变动，恕不另行通知。
照片/多媒体资料库网址：http://www.businesswire.com/multimedia/home/20121225005012/en/
免责声明：本公告之原文版本乃官方授权版本。译文仅供方便了解之用，烦请参照原文，原文版本乃唯一具法律效力之版本。
联系方式：
东芝半导体 & 存储产品公司
Koji Takahata, +81-3-3457-3405
semicon-NR-mailbox@ml.toshiba.co.jp

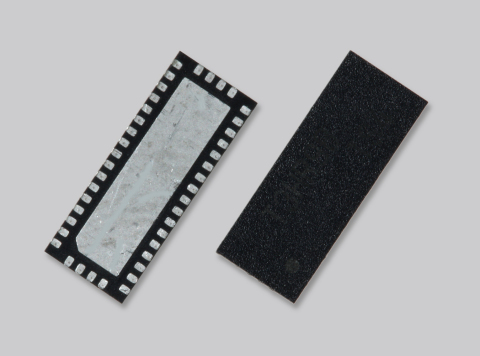

东芝支持PCI Express 3.0的总线开关集成电路（照片：美国商业资讯）
