工作温度范围为-40°C至125°C，有助于减少逆变电路的死区时间，提高效率
东京--(美国商业资讯)--东芝公司(Toshiba Corporation)(TOKYO:6502)今天宣布将推出采用DIP8封装的IC耦合器，可直接驱动中等容量的IGBT或功率MOSFET。新产品TLP250H的最大传输延迟时间为500ns，光电耦合器间的传输延迟偏差为150ns，这样的性能可减少逆变电路的死区时间(dead time)，提高效率。新产品使用了寿命超长的新LED，可支持-40°C至125°C的工作温度。此外，该耦合器可将最低工作电压降至10V（东芝此前型号的最低工作电压只可降至15V），进而有助于降低功耗。该耦合器可应用于一系列产品中，包括高温环境中使用的工业设备，家用太阳能光伏发电系统，数码产品以及测量与控制仪器。该产品的样品现已推出，并计划于2月份投入量产。
应用
IGBT/功率MOSFET门驱动器，功率调节器，通用逆变器，IH（感应加热）设备，等等。
主要特性
1. 工作电压：VCC=10 - 30V
2. 传输延迟时间：tpLH, tpHL=500ns (最大值)
3. 传输延迟偏差：±150ns (最大值)
4. 宽广的保证工作温度范围：Topr=-40°C - 125°C
5. 峰值输出电流：IOP=±2.5A (最大值)
6. 低输入电流：IFLH=5mA (最大值)
7. 隔离电压：BVS=5000Vrms (最小值)
8. 共模瞬态抑制：CMR=±40kV/μs
*通过下述链接了解该产品更多信息：
http://www.semicon.toshiba.co.jp/eng/product/opto/selection/topics/1267682_2411.html
关于东芝
东芝是一家全球领先的多元化制造商、解决方案提供商以及先进电子电器产品营销商。东芝集团的创新和成像业务非常广泛，包括：数码产品，包括LCD电视、笔记本电脑、零售解决方案和多功能一体机(MFP)；电子产品，包括半导体、存储产品和材料；工业和社会基础设施系统，包括发电系统、智能社区解决方案、医疗系统以及扶手电梯和升降机；以及家用电器。
东芝成立于1875年，如今运营有一个由550多家各级公司组成的全球网络，在全球拥有202,000名员工，年销售额逾6.1万亿日元（740亿美元）。请访问东芝网站：www.toshiba.co.jp/index.htm
本新闻稿中的信息，包括产品价格和规格、服务内容以及联系信息仅反映截至本新闻稿发布之日的情况，如有变动，恕不另行通知。
照片/多媒体资料库可以通过以下网址获得：http://www.businesswire.com/multimedia/home/20130107007200/en/
免责声明：本公告之原文版本乃官方授权版本。译文仅供方便了解之用，烦请参照原文，原文版本乃唯一具法律效力之版本。
联系方式：
东芝半导体 & 存储产品公司
Koji Takahata, +81-3-3457-3405
semicon-NR-mailbox@ml.toshiba.co.jp

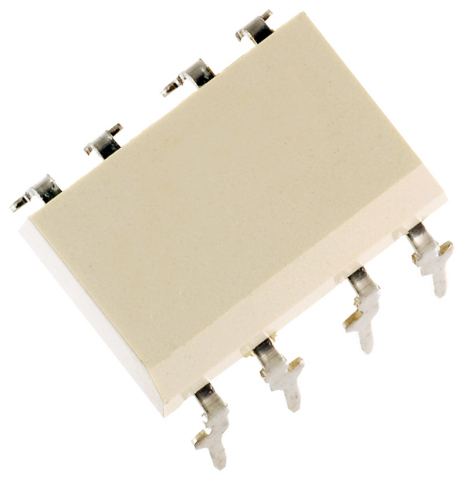

东芝IGBT/MOSFET门驱动光电耦合器（照片：美国商业资讯）
