TCR2DG系列具有低噪音、高纹波抑制率和高速负载绝佳响应等特点
东京--(美国商业资讯)--东芝公司(Toshiba Corporation)(TOKYO:6502)将推出采用新开发的微CMOS工艺打造的200mA输出单LDO稳压器。该款产品的特点包括低噪音输出、高纹波抑制率、高速负载绝佳响应和低压差。
新款LDO稳压器的噪音输出很低，为18μVrms（2.5V输出），并且高频（2.5V输出，f = 10kHz）条件下的纹波抑制率极佳，为62dB。另外，该款产品在高速负载的情况下，可实现ΔVOUT = ±65mV (IOUT = 1mA ⇔ 150mA, COUT = 1.0μF)的绝佳响应性，并且压差可低至80mV（2.5V输出，IOUT = 100mA）。
该产品采用0.79mm × 0.79mm × 0.5mm的超紧凑WCSP4封装，以确保适合移动设备等需要高密度封装的应用。
该产品现已推出样品，并计划于明年1月份开始量产。
应用
手机，平板电脑，便携式音频播放器，数码相机，数码摄像机和其他小型移动设备
主要特点
1. 低噪音输出
3.0V输出时，VNO = 20μVrms（标准值），IOUT = 10mA, 10 Hz < f < 100kHz
2.5V输出时，VNO = 18μVrms（标准值），IOUT = 10mA, 10 Hz < f < 100kHz
1.2V输出时，VNO = 14μVrms（标准值），IOUT = 10mA, 10 Hz < f < 100kHz
2. 高纹波抑制率
2.5V输出时，RR = 75dB（标准值），IOUT = 10mA, f = 1kHz
2.5V输出时，RR = 62dB（标准值），IOUT = 10mA, f = 10kHz
2.5V输出时，RR = 50dB（标准值），IOUT = 10mA, f = 100kHz
3. 高速负载瞬态响应
IOUT = 1时，ΔVOUT = ±65mV（标准值） ⇔ 150mA, COUT =1.0μF
4. 低压差
2.5V输出时，VIN-VOUT = 80mV（标准值），IOUT = 100mA
5. 电压钳型输出电压可根据50mV的增量，设定为1.2V - 3.6V。
6. 输出电压精度：±1.0%
7. 内置型过流保护电路
8. 内置型过温保护电路
9. 采用超紧凑封装，以减少所需空间。
|
系列 |
||
|
零件号 |
|
输出电压 |
|
TCR2DG12 |
|
1.2V |
|
TCR2DG13 |
|
1.3V |
|
TCR2DG15 |
|
1.5V |
|
TCR2DG18 |
|
1.8V |
|
TCR2DG25 |
|
2.5V |
|
TCR2DG28 |
|
2.8V |
|
TCR2DG30 |
|
3.0V |
|
TCR2DG33 |
|
3.3V |
|
TCR2DG36 |
|
3.6V |
|
|
|
|
*通过以下链接了解该产品的更多信息：
http://www.semicon.toshiba.co.jp/eng/product/linear/selection/topics/1264512_2398.html
关于东芝
东芝是一家全球领先的多元化制造商、解决方案提供商以及先进电子电器产品营销商。东芝集团的创新和成像业务非常广泛，包括：数码产品，包括LCD电视、笔记本电脑、零售解决方案和多功能一体机(MFP)；电子产品，包括半导体、存储产品和材料；工业和社会基础设施系统，包括发电系统、智能社区解决方案、医疗系统以及扶手电梯和升降机；以及家用电器。
东芝成立于1875年，如今运营有一个由550多家各级公司组成的全球网络，在全球拥有202,000名员工，年销售额逾6.1万亿日元（740亿美元）。请访问东芝网站：www.toshiba.co.jp/index.htm
本新闻稿中的信息，包括产品价格和规格、服务内容以及联系信息仅反映截至本新闻稿发布之日的情况，如有变动，恕不另行通知。
照片/多媒体资料库可以从以下网址获得：http://www.businesswire.com/multimedia/home/20121205006790/en/
免责声明：本公告之原文版本乃官方授权版本。译文仅供方便了解之用，烦请参照原文，原文版本乃唯一具法律效力之版本。
联系方式：
东芝半导体 & 存储产品公司
Koji Takahata, +81-3-3457-3405
semicon-NR-mailbox@ml.toshiba.co.jp

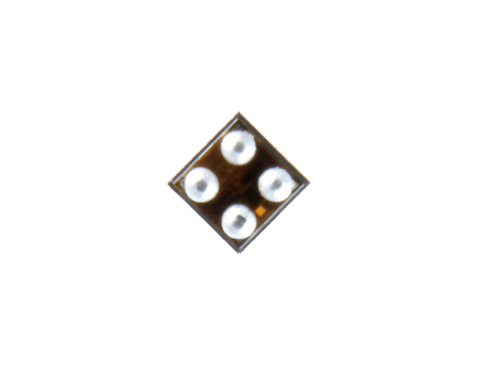

东芝LDO稳压器TCR2DG系列 （照片：美国商业资讯）
